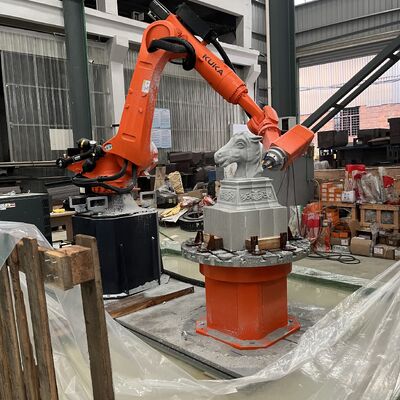

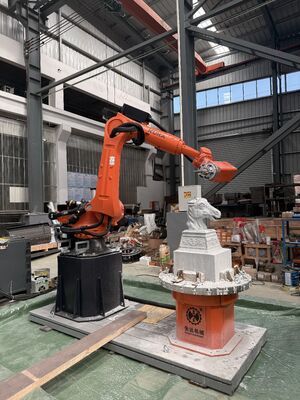

ระบบหุ่นยนต์ CNC 6 แกนขั้นสูงที่ออกแบบมาโดยเฉพาะสำหรับการตัดหินที่แม่นยำและการใช้งานแกะสลักที่ซับซ้อน เครื่องจักรระดับอุตสาหกรรมนี้ผสมผสานความยืดหยุ่นของหุ่นยนต์เข้ากับความแม่นยำของ CNC สำหรับการแปรรูปหินสามมิติที่ซับซ้อน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|

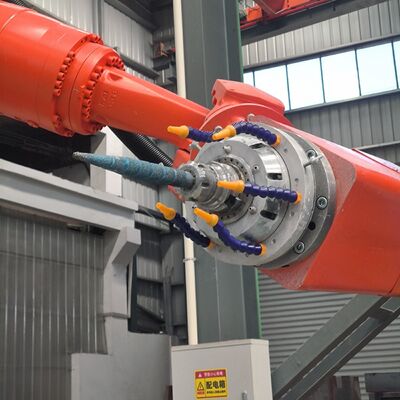

| ประเภทแกนหมุน | BT40 |
| กำลังแกนหมุน | 15 กิโลวัตต์ |
| ความเร็วแกนหมุน | 18000 รอบต่อนาที |
| เครื่องเปลี่ยนเครื่องมือลม | รองรับ |
| การวางตำแหน่งช่องแกนหมุน | ใช่ |
| การฉีดน้ำเครื่องมืออัตโนมัติ | ใช่ |
| แม็กกาซีนเครื่องมือ BT40 (20 เครื่องมือ) | อุปกรณ์เสริม |
| การวัดเกจตั้งเครื่องมือ | อุปกรณ์เสริม |
| เครื่องมือที่เข้ากันได้ | ใบเลื่อย, เครื่องมือแกะสลักหยาบ, เครื่องมือ 1/2G, เครื่องมือขึ้นรูป |
| เส้นผ่านศูนย์กลางใบเลื่อย | 300-400 มม. |
| การกำหนดค่าแกน | แขนหุ่นยนต์ 6 แกน |
|---|---|
| ช่วงการทำงาน | ปรับแต่งได้ตามความต้องการในการใช้งาน |
| ระบบควบคุม | ตัวควบคุม CNC ขั้นสูงพร้อมการรวมหุ่นยนต์ |
| ความเข้ากันได้ของวัสดุ | หินอ่อน, หินแกรนิต, หินปูน, หินวิศวกรรม |
| ความแม่นยำในการวางตำแหน่ง | ความแม่นยำสูงพร้อมผลลัพธ์ที่ทำซ้ำได้ |
| ข้อกำหนดด้านพลังงาน | แหล่งจ่ายไฟสามเฟสอุตสาหกรรม |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงการทำงานสูงสุด | 2701 มม. |
| น้ำหนักบรรทุกสูงสุด | 275 กก. |
| โหลดที่กำหนด | 210 กก. |
| โหลดเพิ่มเติมที่กำหนด (กลไกหมุน/บูม/แขน) | 0 กก. / 0 กก. / 50 กก. |
| ความสามารถในการทำซ้ำตำแหน่ง (ISO 9283) | ±0.05 มม. |
| จำนวนแกน | 7 |
| ตำแหน่งการติดตั้ง | พื้น |
| พื้นที่ใช้งาน | 3000 มม. * 1200 มม. |
| น้ำหนักโดยประมาณ | 2330 กก. |
| กำลังไฟทั้งหมด | 35 กิโลวัตต์ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|

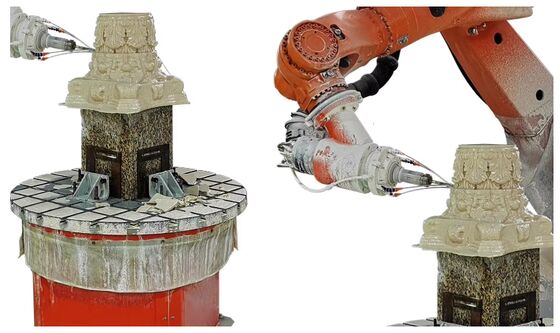

| ขนาดการตัดโต๊ะหมุน | 1000*1000*2500 มม. |
| ความสามารถในการทำซ้ำโต๊ะหมุน | 1 arc/min |
| โต๊ะตัดแบบแบน | อุปกรณ์เสริม |
| ขนาดโต๊ะทำงานแบบแบน | 2500*1500*80 มม. |
| หมายเลขแกน | ช่วงการเคลื่อนที่ | ความเร็วในการเคลื่อนที่ |
|---|---|---|
| A1 | ±185° | 120 °/s |
| A2 | -140° / -5° | 115 °/s |
| A3 | -120° / 168° | 112 °/s |
| A4 | ±350° | 179 °/s |
| A5 | ±125° | 172 °/s |
| A6 | ±350° | 220 °/s |
| A7 | มุมหมุนไม่จำกัด | 118 °/s |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิการทำงาน | 0 °C ~ 55 °C (273 K ~ 328 K) |
| ระดับการป้องกัน (IEC 60529) | IP65 |
| ระดับการป้องกันหุ่นยนต์ (IEC 60529) | IP65 / IP67 |
